隨著國家陸續發布的屋頂分布式光伏的重磅利好政策，越來越多人加入到安裝屋頂光伏的隊伍中。屋頂分布式光伏電站通常是利用商場、工廠、民宅等屋頂建設，有著自建自發，就近使用的特點。

而針對那么多形形色色的屋頂，分布式光伏都是怎么安裝的呢？今天一起來了解一下，在不同的屋頂環境下，分布式屋頂光伏電站是如何安裝的吧。

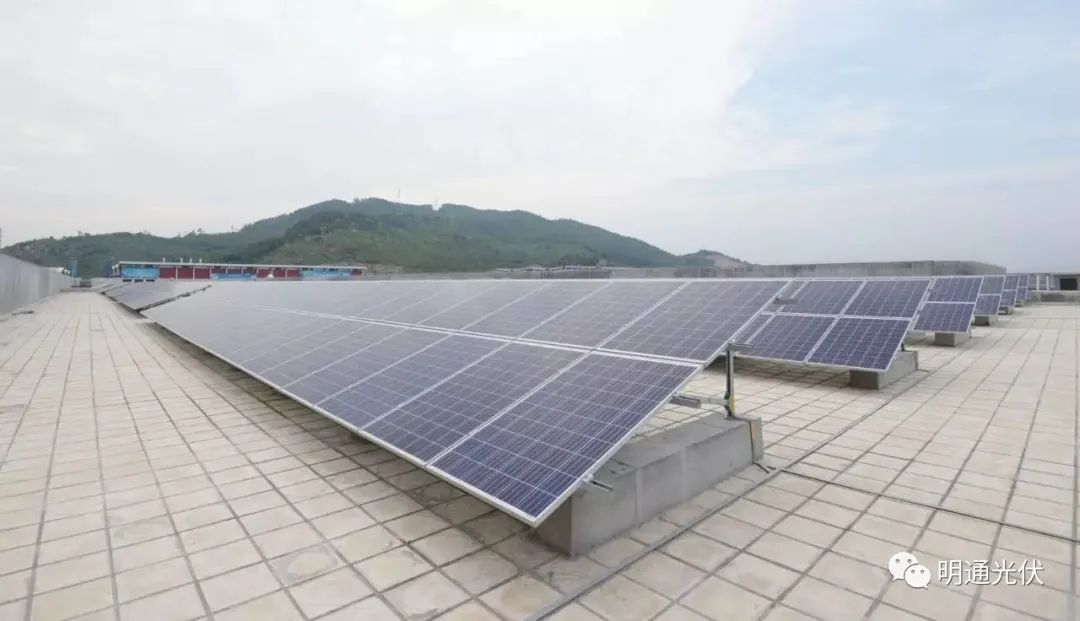

一、混凝土屋頂

1、結構形式

適宜建設屋頂分布式光伏電站的混凝土屋頂一般是平屋頂形式。

2、安裝方式

混凝土屋頂一般采用混凝土配重塊作為基礎，它不破壞屋頂原有結構，而實際設計安裝過程中，這種基礎會有各種各樣的形式，如條形基礎、方形基礎等，但基本原理都是一樣的。

·按施工方式可分為：預制水泥基礎和直接澆筑基礎。

·根據其大小可分為：獨立底座基礎和復合底座基礎。

·優點：承載能力強，抗洪抗風效果好，受力可靠，不破壞水泥屋頂，強度好，精度高，且施工簡單、方便、不需要大的施工設備。

·缺點：增加屋頂的負荷，所需的鋼筋混凝土量大、人工多、施工周期長，整體造價較高。

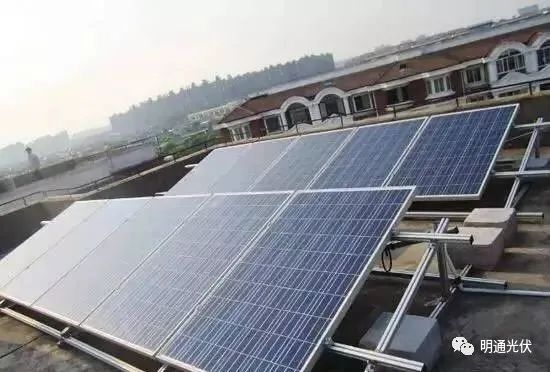

（1）獨立底座基礎

獨立底座為前后支架分開放置在混凝土平面屋頂上，獨立底座按柱體形狀分為方形柱、圓形柱。

a.方形柱

形柱基座從連接方式上分為：支架與水泥基礎基座螺絲連接、支架連同水泥基礎一起澆筑、支架直接壓在混凝土基礎凹槽下、混凝土直接放置在支架上。

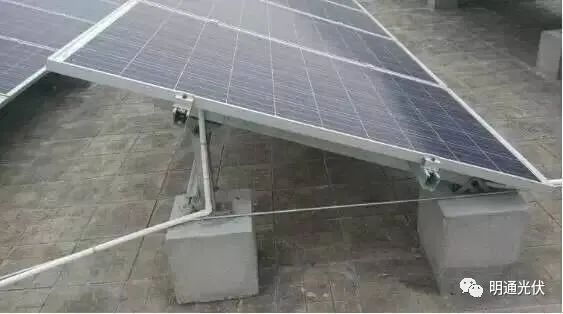

支架與水泥基礎基座螺絲連接

支架連同水泥基礎一起澆筑

支架直接壓在混凝土基礎凹槽下

混凝土直接放置在支架上

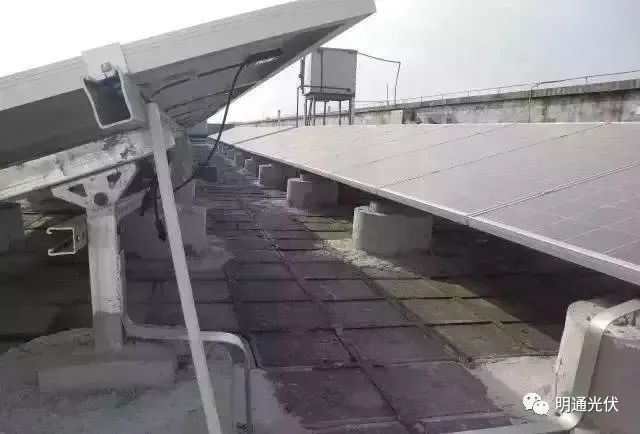

b.圓形柱

圓形柱基座從連接方式上分為：支架與混凝土基礎基座螺絲連接、支架連同水泥基礎一起澆筑。

支架與水泥基礎基座螺絲固定連接

支架連同水泥基礎一起澆筑

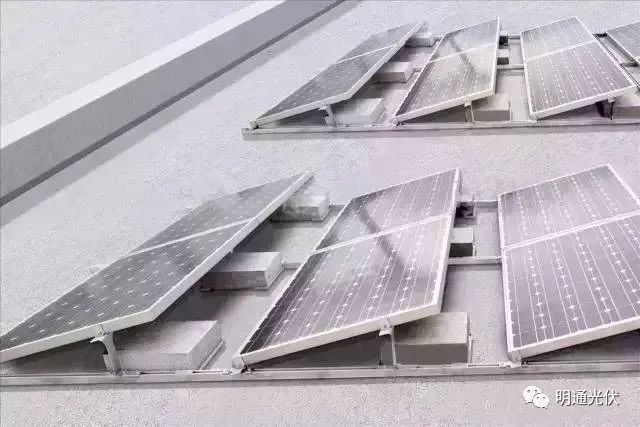

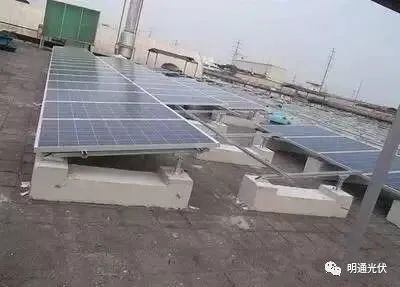

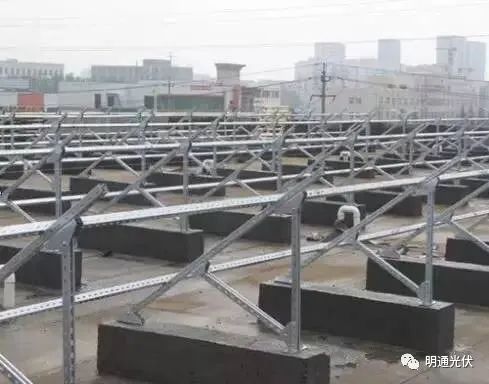

（2）復合底座基礎

復合底座基礎也稱條形基礎，將前后支架連接為一體，具有更好的抵抗載荷能力。其與支架的連接方式可分為：支架與混凝土基礎基座螺絲連接和支架連同水泥基礎一起澆筑。

支架與混凝土基礎基座螺絲連接

支架連同水泥基礎一起澆筑

3、荷載要求

光伏的安裝方式對屋頂承重要求比較高。混凝土屋頂有上人屋面和不上人屋面之分，根據《建筑結構荷載規范》（GB50009-2012）規定，上人屋面的活荷載的設計標準值為2.0KN/m2（200kg/ m2），不上人屋面的活荷載的設計標準值為0.5KN/m2（50kg/ m2）。

因此，對于上人屋面，荷載不小于2.0 KN/m2的屋頂，基本可以判定為適合建設這種形式的屋頂分布式光伏電站，而對于不上人屋面，一般不滿足建設要求。

二、彩鋼瓦屋頂

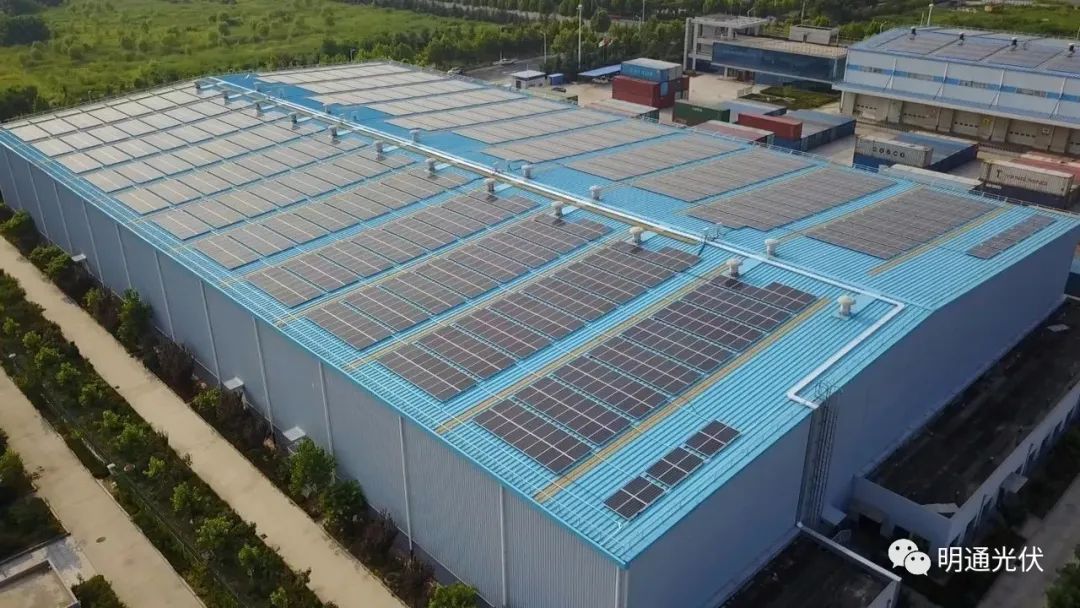

彩鋼瓦屋頂一般是廠房屋頂，根據彩鋼瓦的規格一般分為角馳型彩鋼瓦、直立鎖邊型彩鋼瓦及梯形彩鋼瓦，其結構形式如下。

角馳型彩鋼瓦

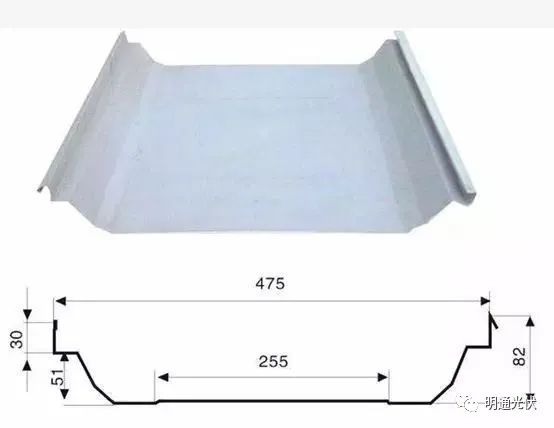

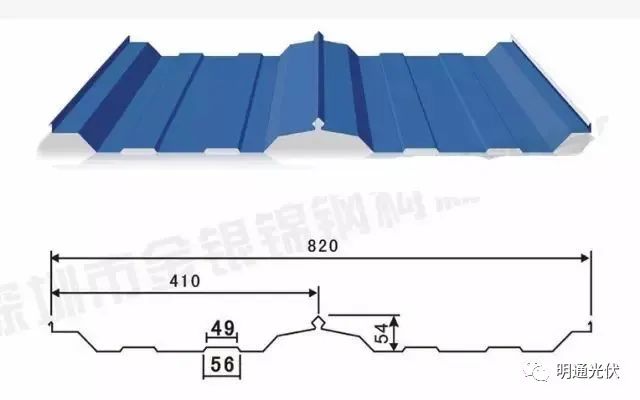

直立鎖邊彩鋼瓦

梯形彩鋼瓦

1、安裝方式

根據不同的彩鋼瓦形式，可選擇相應的夾具或者支座基礎。但是由于彩鋼的結構種類多，夾具種類也相對較多，所以下面只列舉部分夾具類型。

材質可分為：鋁型材、熱鍍鋅鋼、鋁合金、不銹鋼等。

適用范圍：主要應用于彩鋼瓦屋頂和琉璃瓦斜屋頂。

特點：重量輕、成本較低、可靠性高、安裝便捷。

（1）彩鋼瓦的安裝夾具（夾持）

適用彩鋼瓦類型：角馳三型、直立鎖邊結構。

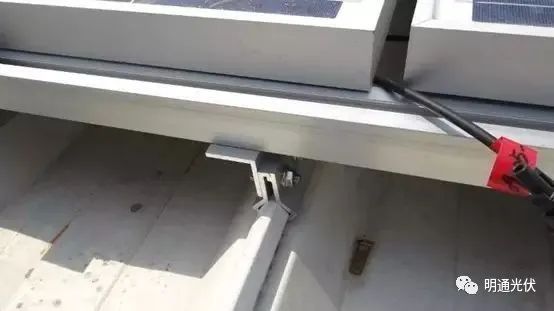

角馳型彩鋼瓦安裝方式

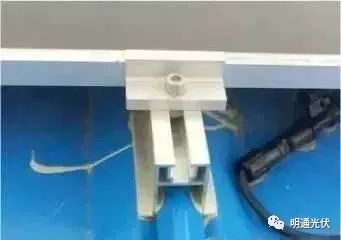

直立鎖邊彩鋼瓦安裝方式

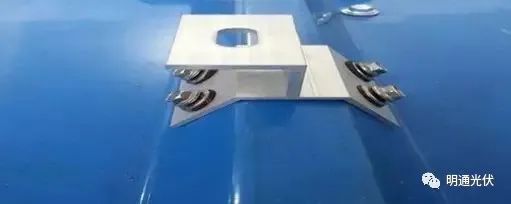

（2）馬鞍支座

適用彩鋼瓦類型：角馳三型、直立鎖邊結構、梯形結構。

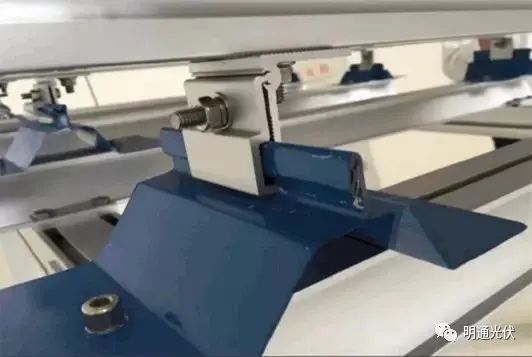

梯形彩鋼瓦安裝方式

粘接

 螺栓固定

由于角馳型和直立鎖邊型彩鋼瓦，其安裝方式可以直接采用夾具作為屋頂分布式光伏組件的基礎，沒有破壞彩鋼瓦的完整性，因此這兩種形式的廠房屋頂很適合做屋頂分布式光伏電站。

而梯形彩鋼瓦屋頂由于光伏組件支座的安裝方式破壞了彩鋼瓦的整體性，因此存在漏水隱患，此種形式的安裝方式要做好防水措施。

2、荷載要求

彩鋼瓦屋頂建設光伏電站，由于安裝基礎主要是夾具，重量并不是太大，所以對屋頂承載力要求并不是很高。彩鋼瓦屋頂一般為不上人屋面，根據《建筑結構荷載規范》（GB50009-2012）規定，不上人屋面的活荷載的設計標準值為0.5KN/m2（50kg/ m2），此種荷載一般滿足建設要求。

三、瓦屋頂

瓦屋頂一般是民用建筑屋頂，瓦結構形式有各種各樣的，但基本安裝過程都是一樣的。

瓦屋頂光伏電站安裝過程如下：

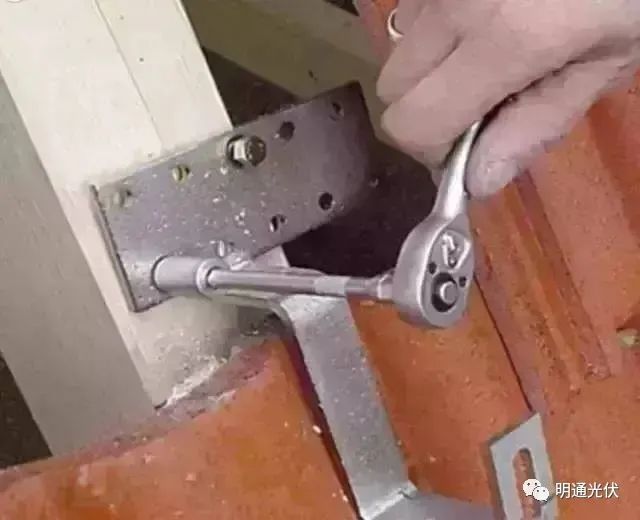

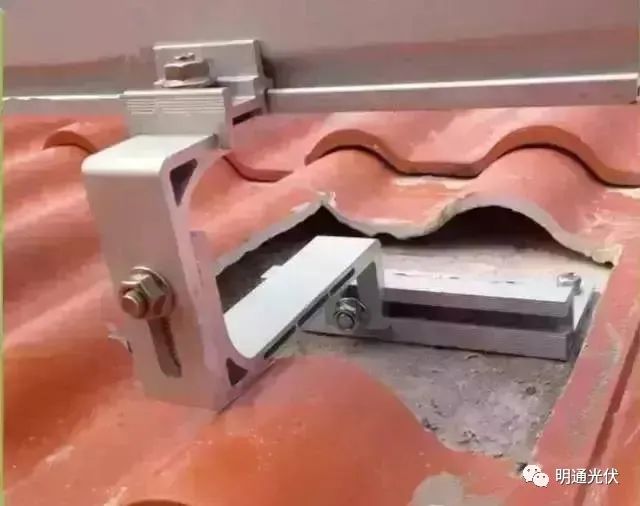

（1）根據瓦片的類型選擇相應的掛鉤，用螺栓將掛鉤固定在屋頂木梁上；

（2）根據屋頂荷載要求選擇合適的導軌，用螺栓將導軌固定在掛鉤上；

（3）將安裝好的壓塊滑入導軌中，放置好組件后，擰緊螺栓即可固定組件。

四、混凝土斜屋頂和混凝土拱形屋頂

安裝方式

支架直接接入樓板

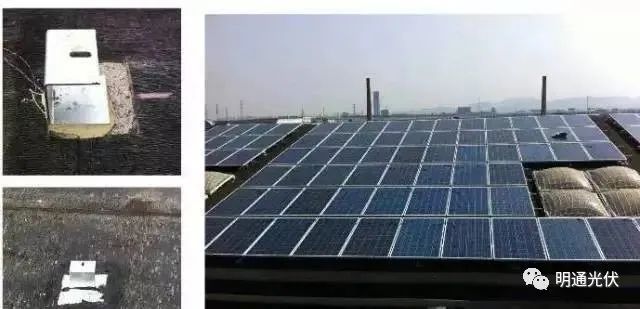

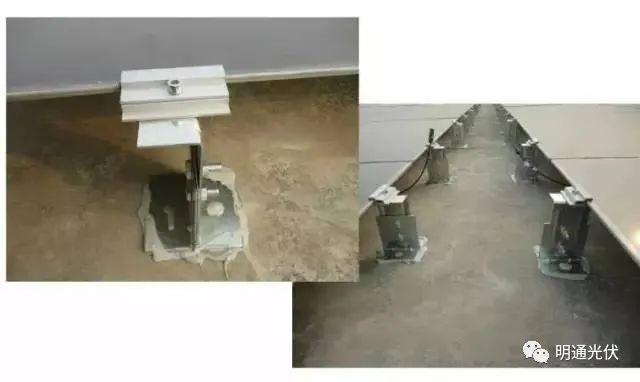

支架底座用建設膠粘接于屋頂

金屬支架嵌入式粘接于屋頂

相關資料來源：計鵬新能源、索比光伏網
